Сварка алюминия аргоном: Что нужно знать

Сварное соединение алюминия получают несколькими способами. Аргонодуговой метод TIG позволяет добиться равномерного и глубокого провара, сделать шов прочным и аккуратным.

• На воздухе чистый алюминий окисляется. Оксид Al2O3 — это тугоплавкое соединение, переходящее в жидкое состояние при 2050 ^oС. Само собой это существенно усложняет процесс сварки. Для того чтобы работать с алюминиевыми деталями потребуется специальная подготовка материала, которая доведет его до «чистого» состояния.
• Температура плавления чистого алюминия составляет всего 660 ^oС. Высокий риск прожига требует тщательного контроля параметров сварочного аппарата и выверенных движений во время сварочного процесса.

Технология TIG: преимущества метода

Сварка алюминия аргоном: плюсы метода

• Стабильное горение дуги.
• Равномерный провар.
• Производство тонкого и аккуратного шва.

Оборудование

Для сварки алюминия аргоном используют аргонодуговой инвертор. Также понадобятся:

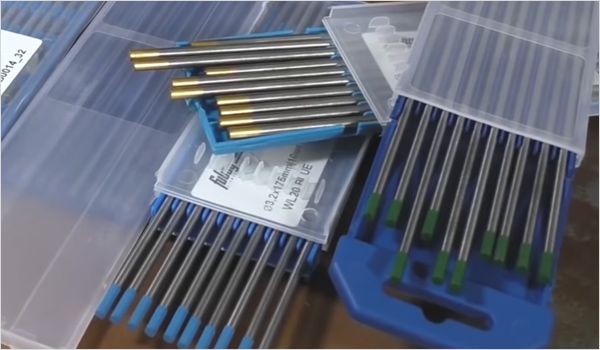

• Вольфрамовые электроды. Материал содержит небольшое включение редкоземельных элементов. Чем ниже их содержание, тем выше качество электрода и стабильнее дуга.

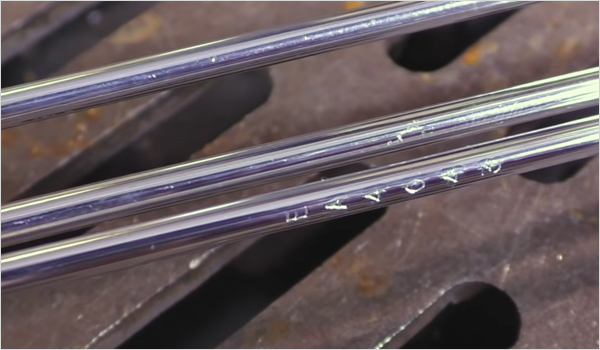

• Присадочный алюминиевый пруток. Расходник длиной до метра предлагается в разных диаметрах в интервале 1,6–4,0 мм. Желательно использовать материал после вскрытия упаковки.

• Горелка TIG и сопла для равномерной подачи инертного газа к зоне расплава. Если сварку алюминия аргоном планируется вести на открытом воздухе, необходимо брать сопла с большим диаметром, поскольку инертный газ вне помещения скорее уходит из зоны сварки под действием ветра.

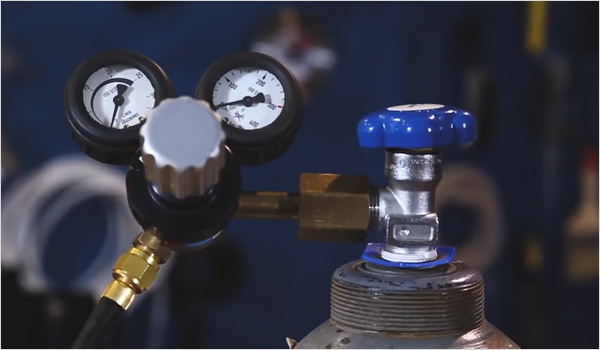

• Баллон с аргоном, оснащённый редуктором для регулировки давления.

• Газовый шланг.

Сварка постоянным и переменным током

Переменный ток сварки алюминия аргоном запускает процесс удаления оксидной плёнки электрическим методом. Когда на электроде минус, деталь разогревается и плавится. После смены направления заряженных частиц на электроде возникает плюс, и начинается разрушение Al2O3. В таких условиях электрод практически не перегревается, поэтому можно поднять сварочный ток.

Выбор защитного газа

На практике, особенно когда приходится соединять массивные детали, металл может тяжело поддаваться плавлению. В таких случаях аргон необходимо использовать в смеси с гелием.

Предварительная подготовка деталей

Качество сварочного шва зависит от подготовки свариваемых деталей.

• Рабочие поверхности обезжиривают (подойдёт уайт–спирит, ацетон или бензин).

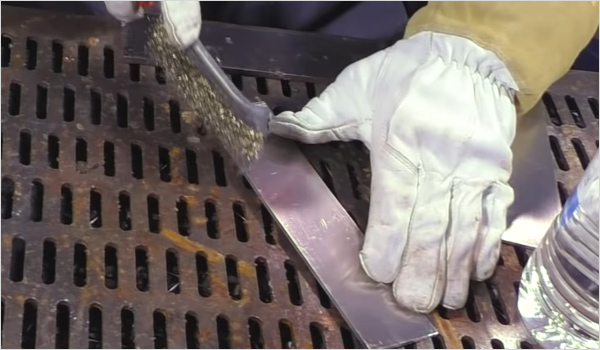

• Механические зачищают наждаком или протравливают химическим методом (например, щёлочью).
• После химической очистки поверхности дают просохнуть.

Заточка вольфрамового электрода

В процессе сварки рабочая часть электрода постепенно разрушается, что приводит к затуплению стержня. В результате уменьшается глубина провара. Для получения качественного аккуратного шва следует затачивать электрод. Угол подбирают в зависимости силы тока.

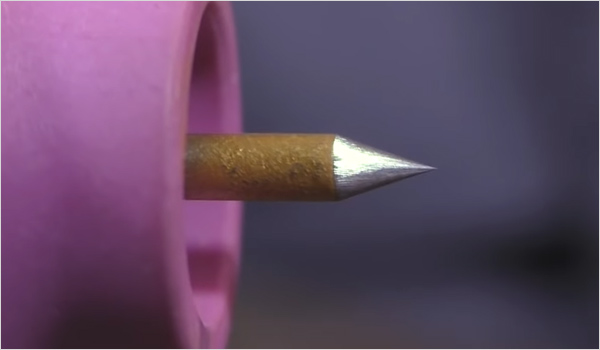

• Если предполагается работа на постоянном токе, стержень затачивают на конус. Сточенная часть по длине не должна превышать двух диаметров.

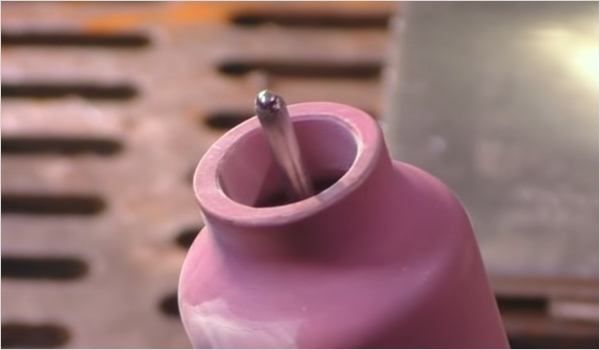

• Для сварки переменным током используют сферическую форму. После заточки кончик стержня слегка притупляют, подрезая от 0,2 до 0,5 мм.

Особенности сварки методом TIG

В работе используют следующие приёмы:

• Вольфрамовый электрод держат у самой поверхности, чтобы длина дуги была минимальной.
• Стабильное горение дуги достигается в вертикальном положении электрода. Именно в таком положении электрод нужно держать в процессе сварки. Нужно стараться, чтобы электрод «не гулял» в поперечном направлении.

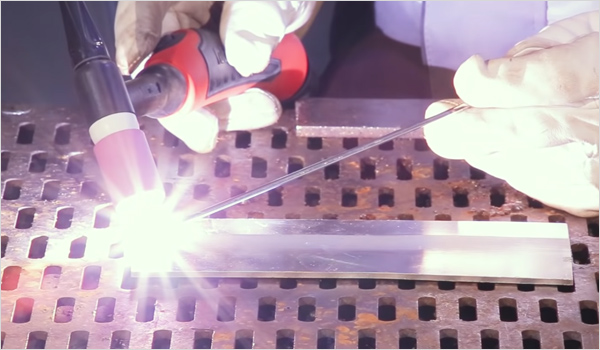

• Присадочный пруток подают плавно. С опытом операция доводится до автоматизма, на начальном этапе возможны рывки, приводящие к разбрызгиванию расплава. При сварке с присадочным прутком держат угол в 15–20 градусов.
• Сваривание поверхностей следует выполнять максимально быстро. Скорость работы напрямую влияет на качество шва.

Сварка алюминия аргоном: пошаговая инструкция

1. Рабочие поверхности зачищают от оксида.
2. До начала процесса расплавления свариваемые кромки прогревают до температуры порядка 150 0С (происходит удаление остаточной влаги).
3. Горелку приближают к поверхности на расстояние около 3,0 мм и зажигают дугу. Оптимальная длина горения составляет 1,5–2,5 мм.
4. Как только появляется расплавленный металл (скорость зависит от сплава и содержания примесей в металле), в зону сварочной ванны плавно подают присадочный пруток.
5. Для соединения толстостенных изделий с образованием широкого шва горелку продвигают справа налево без рывков.
6. Для того чтобы в процессе работы алюминий не окислялся, рабочая зона присадочного прутка должна постоянно находится под защитой аргона.
7. Окончание сварочного шва (стадию заварки кратера) выполняют в режиме плавного уменьшения силы тока. Если оставить значение на одном уровне, ширина шва увеличится, испортив работу.
8. После сплавления деталей дугу гасят.
9. Горелку держат у поверхности до тех пор, пока продувка инертным газом не завершится. Использование функции Post flow позволяет обдувать металл газом до тех пор, пока свариваемая зона не остынет.

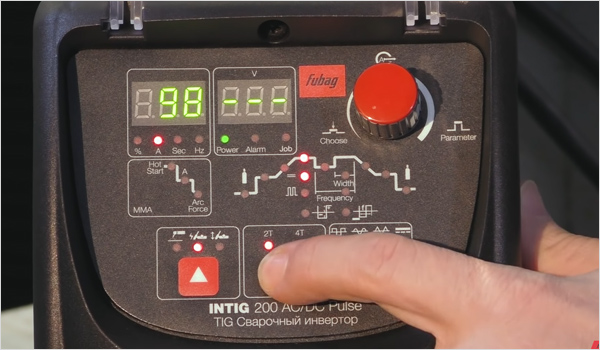

Выбор режимов аппарата

Применение аргонодуговой сварки

Метод применяют для производства высококачественных сварных швов. Технология TIG хороша для работы с тонкостенными изделиями и соединения трудносвариваемых металлов.
Аргонодуговая сварка используется для следующих материалов:

• Алюминий и сплавы.
• Все типы сталей, включая оцинкованные, нержавеющие и гальванизированные марки.
• Чугун.
• Титан.
• Цветные металлы.

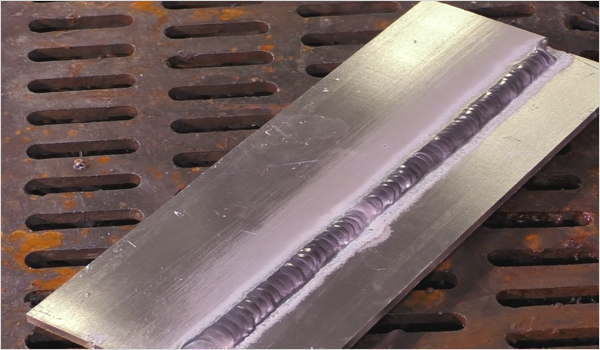

Несмотря на то, что для начинающих сварка алюминия аргоном представляет определённую сложность, следование правилам позволяет добиться качественного соединения деталей.
